涂层织物有哪几种涂布方法?其涂层工艺又是怎样的？

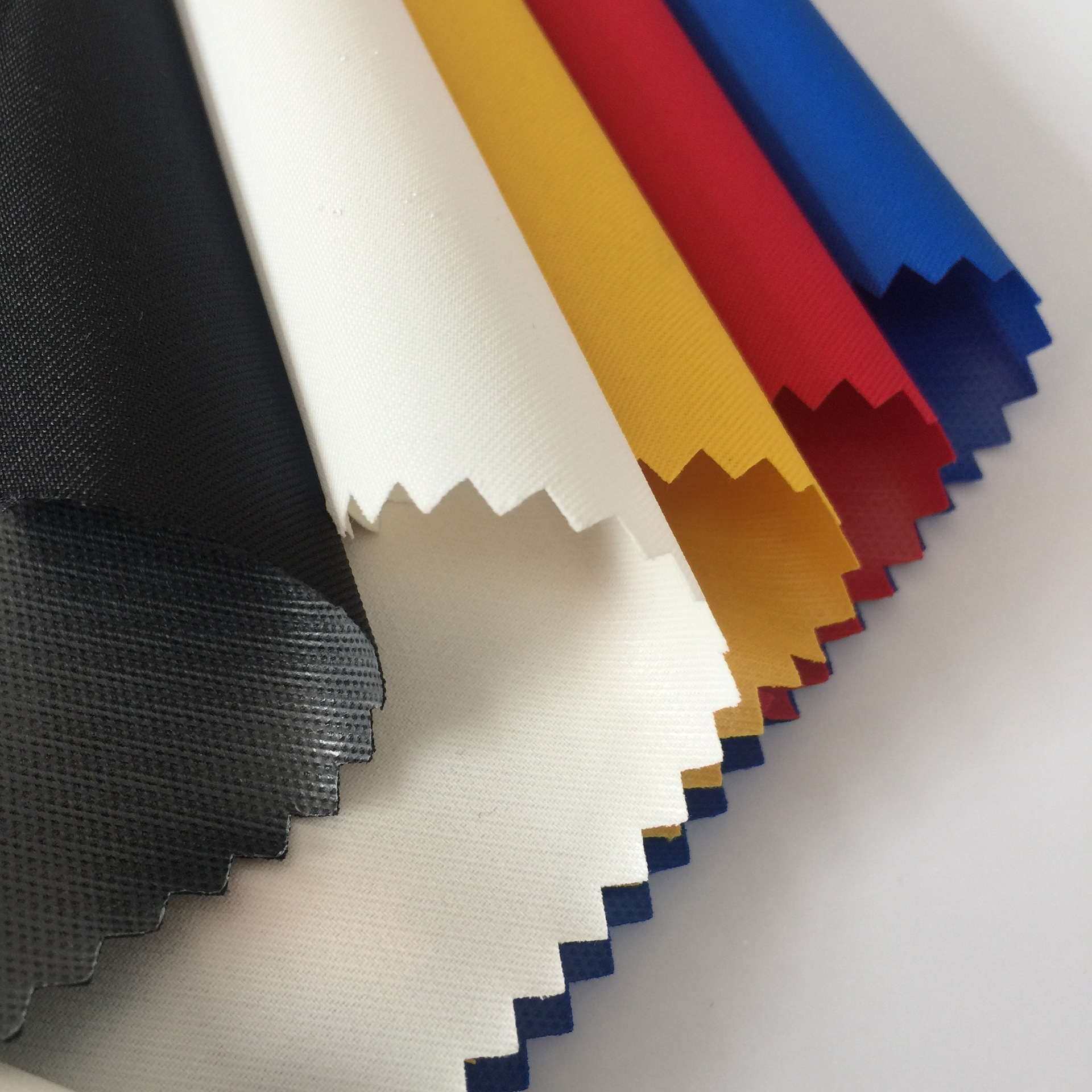

PU bob半岛官网在线登录的涂布办法应按产品要求进行选择，常见涂布办法有以下几种：

①干法。此法为传统工艺，办法比较容易，只要将PU涂层剂用溶剂或水按需要浓度稀释，并添加必要的药剂与着色剂

成PU涂层浆，用涂布器均匀地涂布在基布上，再经烘干、焙烘，使溶剂或水分蒸发，在基布上形成一层顽强的薄膜。

其工艺流程为：基布上卷→涂布→烘干→轧压(或拷花)→冷却→成品上卷。


②湿法。以二甲基甲酰胺(DMF)溶化PU涂层剂(如聚氨酯)，制成PU涂层浆，涂布后，浸入水中成凝固膜。由于DMF能与水无限混溶，在水中DMF溶出，而聚氨酯不溶于水，浓度迅速增大，最后沉积在基布上面。在PU涂层凝固过程中，由于半透膜的作用，DMF从聚氨酯中急剧渗出，造成垂直于薄膜表面的通道微孔。因此，这种高聚物膜的表面呈多孔状，假如把这些微孔的直径操纵在0.5～5μm以内，则可制成既透湿又能阻水、透气的防雨布。湿法PU涂层的工艺流程为：基布上卷→涂布→浸渍在水溶液中凝固→烘干→冷却→成品上卷。

③熔融法。它是将热塑性树脂作为PU涂层剂加热涂布于基布上，待用时，用热压辊或熨斗热压，使原来涂布在基布上的点状、线状或网状的树脂再次融化，黏结在被加工的布料上，常用于黏合领衬。其工艺流程视涂布办法而异，常见的有以下几种：

a．撒粉法。是将粉末树脂用电磁振动装置，使粉末均匀撒于基布面上，然后用不接触烘箱(或红外管)进行固着。此法常用乙烯醋酸乙烯PU涂层剂，简称EVA衬布加工。

b．粉点法。是在两只热辊与一只雕刻辊组合设备上进行涂布。这种雕刻辊上部有PU涂层剂与刮刀，树脂落人雕刻辊的阴纹槽内，经辊加热后的面料，布面温度可达l60～180℃，在和雕刻辊接触的瞬间尽成粉末成点的转移。热辊温度操纵在160～240℃，尼龙粉末转移温度在55℃左右，聚乙烯粉末在95℃左右。

C.浆点法。主要用于非织造布，基本工艺同圆网印花。

④转移成膜法。它是先将PU涂层浆涂在经有机硅预处理过的转移纸或金属带上，然后将基布和转移纸面对面叠合经轧压辊转移到基布上，冷却后，将转移纸与加工布料分别即成。该法主要用于轻薄疏松组织且对张力较敏感的一类布料，如纱罗、针织物物、非织造布等，全机运行烘干装置都采纳网带输赠。

其工艺流程为：转移纸涂布→纸布叠合→轧压→冷却→转移纸与PU涂层布料分别上卷。

JKOITJFGOOL

---------------------------------------------

版权声明

本站发布的有些文章部分内容来源于互联网。如有侵权，请联系我们，我们会尽快删除。
